干式变压器和油浸式变压器比较具有哪些优点

浏览:73次 发布日期:2020-12-31 字号:

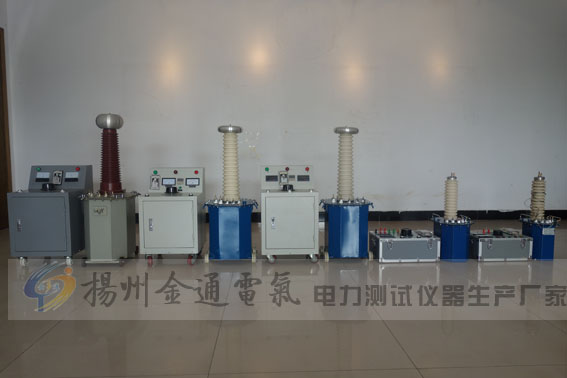

   扬州金通电气生产的YDJ系列油浸式试验变压器是在TDM(G)系列试验变压器的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
  该仪器采用单框芯式铁芯结构。初级绕组绕在铁芯上,高压绕组在外,这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构,整体外形显得美观大方。
产品别称:
  油式试验变压器油式变油浸式高压试验变压器、油式高压试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、Satons高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压机、高压耐压仪。
  扬州金通电气为您介绍干式变压器和油浸式变压器比较具有哪些优点:
1、干式电力变压器可以避免由于运行中发生故障而导致变压器油发生火灾和爆炸的危险。由于干式变压器绝缘材料均为难燃材料,即使运行中变压器发生故障而引发火灾或有外来火源,也不会使火灾的灾情扩大。
2、干式电力变压器不会像油浸式变压器那样存在渗漏油问题,更无变压器油老化等问题,通常干式电力变压器运行维护和检修工作量大为减少,甚至可以免维修。
3、干式电力变压器一般为户内式装置,对特殊要求的场所也可制成为户外式,它可以和开关柜安装于同一室内,减少安装面积。
4、干式电力变压器由于无油,故其所属附件也少,无储油柜、安全气道和大量的阀门等部件,无密封等问题。
■ 干式变压器的安装与调试
1、安装前开箱检查
  检查包装是否完好,变压器开箱后,核对变压器铭牌数据是否符合设计要求,出厂文件是否齐全,变压器是否完好,是否有外部损坏的迹象,零部件是否发生位移和损坏,电气支撑件或连接线是否有损坏,最后核对备用零部件是否有损坏和短缺。
2、变压器安装
  首先检查变压器的基础检查预埋钢板是否水平,钢板底下应没有空穴现象,以保证变压器的基础具有良好的抗震和吸音性能,否则将使安装后的变压器噪声增大。然后,用滚杠将变压器移至安装位置,抽掉滚杠,精确调整变压器至设计位置就位,安装水平度误差符合设计要求。最后在紧靠变压器底座的四角,即预埋钢板上焊接四块短槽钢,使变压器在使用过程中不发生位置移动。
3、变压器接线
  接线时应保证带电体之间及带电体对地的最小距离,特别是电缆至高压线圈的距离。大电流低压母线应单独支持,不能直压接在变压器接线端子上,使其产生过高的机械拉力和力矩, 当电流大于1000A 时( 如本工程中使用的是2000A 低压母线),母线和变压器端子之间必须有一段软连接,以补偿导体的热膨胀冷缩,并隔离母线和变压器的振动。各接线处的电气连接处必须保持必要的接触压力,应使用弹性元件( 比如碟型塑圈或弹簧垫圈),在紧固连接螺栓时,应使用扭矩扳手。
4、变压器接地
  变压器的接地点在低压侧的底座上,并引出一个专用接地螺栓,上面标有接地标心,变压器的接地必须通过此点可靠地接入保护接地系统。变压器有外壳时,该外壳应与接地系统可靠相连,低压侧采用三相四线制时,中性线应与接地系统可靠相连。
5、变压器运行前检查
  检查所有紧固件是否有松动现象,电气连接是否正确可靠,带电体间和带电体对地的绝缘距离是否符合规定,变压器附近应无异物,线圈表面应清理干净。
6、变压器运行前的调试
(1)检查变压器的变比和连接组别,测量高低压绕组的直流电阻,将结果与厂家提供的出厂试验数据相比较。
(2)检查线圈间及线圈对地的绝缘电阻, 若绝缘电阻明显低于设备出厂测量数据,则表明变压器受潮。当绝缘电阻低于1000Ω/V( 运行电压) 时,则变压器必须进行干燥处理。
(3)耐压试验的试验电压应符合规定,做低压耐压试验时,温度传感器TP100 应取出,试验结束后,及时将传感器归位。
(4)当变压器装有风扇时,应将风扇通电运转并确保其运行正常。
7、试运行
  变压器经过投入运行前的认真检查后,便可通电试运行。试运行期间,必须特别注意检查以下各点。有无异常声响、噪声和振动。有无焦臭味等异常气味。有无因局部过热造成变色。通风换气是否良好。此外,还应该注意以下几点。
  第一,干式变压器虽然耐潮性强,但由于它一般为敞开式结构,还是容易受潮的,尤其是我国生产的干式变压器绝缘水平较低( 较低绝缘等级)。因此,干式变压器在相对湿度70% 以下运行才能获得较高的可靠性。干式变压器也应避免长期停运,以免严重受潮。当绝缘电阻值低于1000/V( 运行电压) 时,说明变压器严重受潮,应停止试运行。
  第二,发电站升压用的干式变压器不同于油浸式变压器,禁止低压侧开路运行,以免因电网侧发生过电压或线路受到雷击,导致传递过电压而将干式变压器绝缘击穿。为了防止传递过电压危害,在干式变压器电压母线侧应加装一组过电压保护避雷器( 氧化锌避雷器)。
