油浸式试验变压器之耐压试验步骤
浏览：1891次 发布日期：2020-12-19 字号：大 中 小

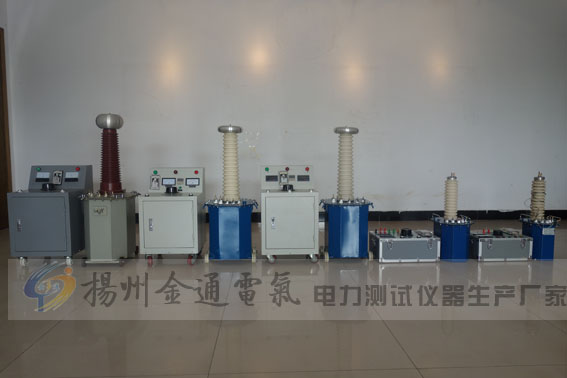

扬州金通电气生产的YDJ系列油浸式试验变压器是在TDM(G)系列试验变压器的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
该仪器采用单框芯式铁芯结构。初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。
产品别称：
油式试验变压器、油式变、油浸式高压试验变压器、油式高压试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、Satons高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压机、高压耐压仪。
扬州金通电气为您介绍油浸式试验变压器之耐压试验步骤，在试验中应严格按照下列步骤进行操作，这样才能保证试验结果的正确判断和测试过程的安全保障。
1.将试验设备的测试夹分别接在规定测试的部分(变压器绕组、屏蔽、铁心、框架等互相隔离的两个或更多的零件上)。
2.检查试验设备是否置于试验所需的电压挡位，其整定泄漏电流值是否符合要求。
3. 将试验设备的高压输出端短路，通电检查过电流继电器是否动作，或是否发出击穿信号。
4. 检查试验环境有无不安全因素存在。若没有，则将耐压设备开机预热5min。
5.操作试验设备升压。升压初始，慢慢升至规定值的一半(应避免跳跃)，然后迅速增加至规定电压值(整个升压过程大约在10s)，历时1min，在此期间不允许有连续飞弧和击穿现象发生，然后将电压慢慢退到零位，切断电源，试验完毕。
