直流高压发生器的现场操作
浏览：1953次 发布日期：2020-12-11 字号：大 中 小
扬州金通电气生产的ZGF-120KV/5mA直流高压发生器是根据中国行业标准ZBF24003-90<便携式直流高压发生器通用技术条件>的要求，新研发制造的轻型直流高压发生器。产品适用于电力、铁路、化工、发电厂等部门对氧化锌避雷器、电力电缆、发电机、变压器、高压开关等设备进行直流耐压试验，是新世纪理想的换代产品。
ZGF-120KV/5mA直流高压发生器采用高频倍压电路，率先应用新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施，使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。
ZGF-120KV/5mA直流高压发生器产品别称：
直高发、中频直流高压发生器厂家、高频直流高压发生器厂家、高压发生器、电缆直流耐压仪、直流高压发生器、中频直流高压发生器、高频直流高压发生器、数字式直流高压发生器、便携式超轻型直流高压发生器、直流高压发生器、高压直流发生器、直流高压发生器生产厂家、直流高压发生器价格、直流发生器、便携式直流高压发生器、智能直流高压发生器、轻便型直流高压发生器、直流泄漏测试仪

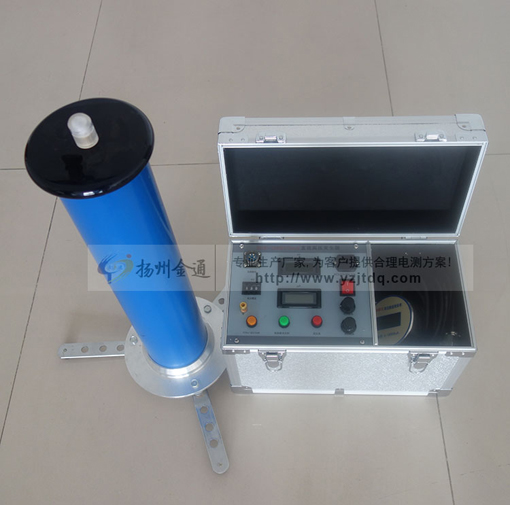

扬州金通电气为您介绍直流高压发生器的现场操作，直流高压发生器一般由：控制箱，倍压筒，微安表，放电棒等注意部件构成，其在现场操作时应遵循以下操作步骤： 使用连接线缆将控制箱和倍压筒底部进行连接，连接口采用不同接口，不会造成错误连接;将控制箱接地和倍压筒底部接地并联接地或者分别接地(效果一样)。将放电棒接地放在一旁待用。 以上步骤完成了ZGS直高发的基本连接，后面根据试品不同会用到不同部件：进行氧化锌避雷器试验时，在倍压筒顶部连接微安表，然后使用微安表输出线连接氧化锌避雷器顶端，避雷器下端接地，注意微安表输出线需要进行悬空，整个直高发试验区域与四周应该保持足够的安全距离。
将控制箱接通电源，打开电源开关，电压调节逆时针调到底(俗称电压调零操作，因为仪器具有零位保护功能，否则无法操作仪器)，高压通亮，按下高压通，调节电压调节，当微安表显示为1000μA时，电压值为击穿电压值，按下0.75U1mA，电压自动下降到0.75倍的击穿电压，当前微安表显示电流为泄露电流。操作完成后，请缓慢降压，并使用放电棒放电，然后进行后续操作或者拆线。
进行其他电气设备直流耐压时，在倍压筒顶部连接限流电阻，将普通测试线从限流电阻上连接至被测电气设备，电气设备一端接地。操作上只是不用看电流，只需要升压至规定的电压值进行规定时间的耐压试验即可。试验完成后也需要使用放电棒进行放电才可进行换线拆线等操作。要注意，电气设备中有些设备电容量比较大，降压会较慢，需耐心等待，而且针对此类设备应进行多次放电，以保证没有电荷残余，保证安全。 直流高压发生器的试验我们应注意：控制箱，倍压筒和放电棒必须进行合格的接地，否则造成无法升压或者损坏仪器，直流耐压完成后必须进行放电操作才可进行后续操作，否则会出现电击伤害等安全事故。
