直流高压发生器面板上的功能怎么解读
浏览：1328次 发布日期：2020-12-02 字号：大 中 小

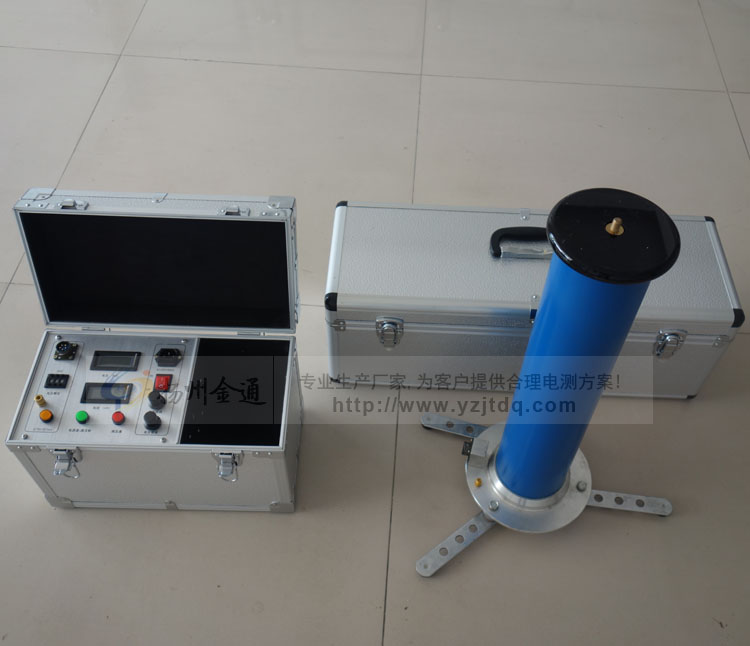

扬州金通电气生产的ZGF-60kV/5mA直流高压发生器是根据中国行业标准ZBF24003-90<便携式直流高压发生器通用技术条件>的要求，重新设计制造的新一 代便携式直流高压发生器。
ZGF-60kV/5mA直流高压发生器适用于电力部门、企业动力部门对氧化锌避雷器、电力电缆、发电机、变压器、开关等设 备进行直流高压试验和泄漏电流试验。
产品别称：
扬州金通电气为您介绍直流高压发生器面板上的功能怎么解读：
1、控制箱接地端子：控制箱接地端子与双压管接地端子及采样接地端子经一点接地连接后，连接到地网。
2、中频及测量电缆快接插座：主要用于底盘与倍压部分的连接。连接时，只需按下电缆，顺时针方向转动插头，在断开电缆时才逆时针转动电缆插头。
3、过电压设定开关：主要用于设置过电压保护值。拨码开关显示单元为千伏，设定值为试验电压的1.1倍。
4、电源输入插座：可以将随机配置的电源线连接到电源输入插座。（交流220伏+10%，插座有自己的安全管。）
5、数字显示电压表：及时数字显示直流高压输出电压。
6、数显安培计：可以数显直流高压输出电流。
7、电源开关：如果按前，开电源，开红灯。反之亦然。
8、黄灯按钮：该功能是专为氧化锌避雷器0.75 udc1ma的快速测量而设计的。绿光是有效的。按下黄色按钮时，黄色灯亮，输出高压下降到原来的0.75％，保持状态。按红色按钮，红绿灯熄灭，高压切断，退出0.75次。
9、绿灯按钮：此为高压开按钮，高压指示灯。当红灯亮着时，按绿灯按钮，绿灯打开，红灯关灯，这意味着高压电路开着，电压可以增加。只有当电压调节器返回到零时，此按钮才有效。如果按下绿色按钮，绿色指示灯仍亮，但松开按钮时绿色指示灯熄灭，表示机器中的保护电路工作。
10、红灯按钮：如果红灯亮，则表示电源接通，高压断开。绿灯亮时按红色按钮。绿灯变成红色和红色，高压电路被切断。
11、调压电位器：电位器是一种多转电位器.顺时针旋转以提升，反之亦然。该电位器具有控制电子零位置保护的功能，在升压前必须恢复到零。
