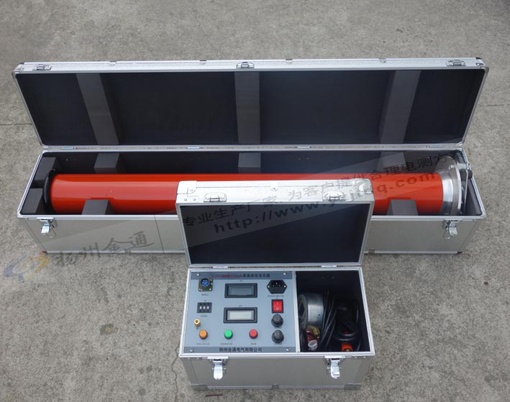

扬州金通电气生产的ZGF-60kV/5mA直流高压发生器是根据中国行业标准ZBF24003-90<便携式直流高压发生器通用技术条件>的要求，重新设计制造的新一 代便携式直流高压发生器。
ZGF-60kV/5mA直流高压发生器适用于电力部门、企业动力部门对氧化锌避雷器、电力电缆、发电机、变压器、开关等设 备进行直流高压试验和泄漏电流试验。
产品别称：
扬州金通电气为您介绍高压试验变压器短路的主要表现形式，变压器事故时有发生，而且有增长的趋势。从变压器事故情况分析来看，抗短路能力不够已成为电力变压器事故的首要原因，对电网造成很大危害，严重影响电网安全运行。
变压器经常会发生以下事故：外部多次短路冲击，线圈变形逐渐严重，zui终绝缘击穿损坏;外部短时内频繁受短路冲击而损坏;长时间短路冲击而损坏;一次短路冲击就损坏。变压器短路损坏的主要形式有以下几种：
1、轴向失稳。这种损坏主要是在辐向漏磁产生的轴向电磁力作用下，导致变压器绕组轴向变形。
2、线饼上下弯曲变形。这种损坏是由于两个轴向垫块间的导线在轴向电磁力作用下，因弯矩过大产生*性变形，通常两饼间的变形是对称的。
3、绕组或线饼倒塌。这种损坏是由于导线在轴向力作用下，相互挤压或撞击，导致倾斜变形。如果导线原始稍有倾斜，则轴向力促使倾斜增加，严重时就倒塌;导线高宽比例大，就愈容易引起倒塌。端部漏磁场除轴向分量外，还存在辐向分量，二个方向的漏磁所产生的合成电磁力致使内绕组导线向内翻转，外绕组向外翻转。
4、绕组升起将压板撑开。这种损坏往往是因为轴向力过大或存在其端部支撑件强度、刚度不够或装配有缺陷。
5、辐向失稳。这种损坏主要是在轴向漏磁产生的辐向电磁力作用下，导致变压器绕组辐向变形。
6、外绕组导线伸长导致绝缘破损。辐向电磁力企图使外绕组直径变大，当作用在导线的拉应力过大会产生*性变形。这种变形通常伴随导线绝缘破损而造成匝间短路，严重时会引起线圈嵌进、乱圈而倒塌，甚至断裂。
7、绕组端部翻转变形。端部漏磁场除轴向分量外，还存在辐向分量，二个方向的漏磁所产生的合成电磁力致使绕组导线向内翻转，外绕组向外翻转。
8、内绕组导线弯曲或曲翘。辐向电磁力使内绕组直径变小，弯曲是由两个支撑（内撑条）间导线弯矩过大而产生*性变形的结果。如果铁心绑扎足够紧实及绕组辐向撑条有效支撑，并且辐向电动力沿圆周方向均布的话，这种变形是对称的，整个绕组为多边星形。然而，由于铁芯受压变形，撑条受支撑情况不相同，沿绕组圆周受力是不均匀的，实际上常常发生局部失稳形成曲翘变形。
9、引线固定失稳。这种损坏主要由于引线间的电磁力作用下，造成引线振动，导致引线间短路。
