交直流高压分压器知识简介
浏览：1319次 发布日期：2020-08-13 字号：大 中 小
扬州金通电气生产的
SGB-C系列交直流数字高压表作为高电压测量之理想设备，主要用于电力系统及电气电子设备制造部门测量工频交流高电压和直流高电压。

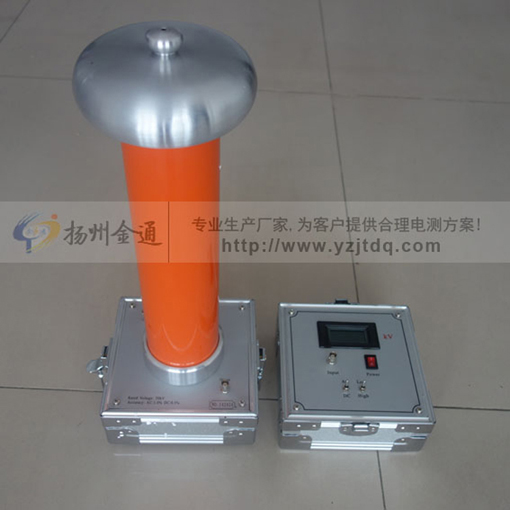

SGB-C系列交直流数字高压表由高压分压器和低压显示表两部分组成，两者采用配套电缆连接使用。
SGB-C系列交直流数字高压表：SGB-50C，SGB-100C，SGB-150C，SGB-200C，SGB-300C
产品别称：
高压测试仪、数字高压表、
高压测量仪、高压表、高压数字表、
分压器、阻容分压器、静电电压表、高压分压器、交直流分压器、交直流高压表、交直流高压分压器、交流分压器、直流分压器、交直流两用高压测试装置、阻容式交直流分压器、交直流阻容分压器、交直流数字分压器、千伏电压表、千伏表
扬州金通电气为您介绍交直流高压分压器知识简介，交直流高压分压器是一种通用型高压测量仪表，可用于电力系统、电器、电子设备制造部门测量工频交流高电压和直流高电压。交直流高压分压器是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开，工作安全可靠。交直流高压分压器系便携式结构，整机用铝合金包装箱作机壳，使用、携带十分方便。
交直流高压分压器特性：
1、精度高AC:1.0% DC:0.5% 。
2、安全可靠,交直流高压分压器是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开，工作安全可靠。
3、读数方便,交直流高压分压器由高压分压器上端均压罩为高压端，可直接接入被测高压，下端有专用接地端，供接地使用，用专用电缆连接高压分压器和低压显示仪表，并选择相应的电压和量限即可开始测量，读数即为kV数。
4、携带方便,交直流高压分压器系便携式结构，整机用铝合金包装箱作机壳，使用、携带十分方便。
使用说明
交直流高压分压器由高压分压器和低压显示表构成，用专用电缆连接为一套完整的高压测量装置。
1.接线
交直流高压分压器上端均压罩为高压端，可直接输入被测高压，下端有专用接地端，供接地使用。用专用电缆连接高压分压器和低压显示表，并选择相应的电压和量限即可开始测量。
2.工频高电压测量
连接测量线路后，将低压显示表功能开关切换至AC档，选择High档，直接测量工频高压，读数即为kV数。如测量电压低于20kV时，可将功能开关切换至Low档，以获得更高精度的读数。
3.直流高电压测量
连接测量线路后，将低压显示表功能开关切换至DC档，选择High档，可直接测量直流高压，读数即为kV数。如测量电压低于20kV时，可将功能开关切换至Low档，以获得更高精度的读数。
5.低压仪表输入阻抗对高压分压器的影响：SGB-C系列数字高压表配用低压测量仪表的输入阻抗为10MΩ，当使用其它仪表时，应考虑其输入阻抗的影响。
6.加高压时，高压分压器及高压引线附近不得有杂物。
7.高压分压器标准分压比为K=1000。
4.接地
注意：使用前必须检查接地。
