油浸式试验变压器的分类
浏览：1404次 发布日期：2020-07-18 字号：大 中 小

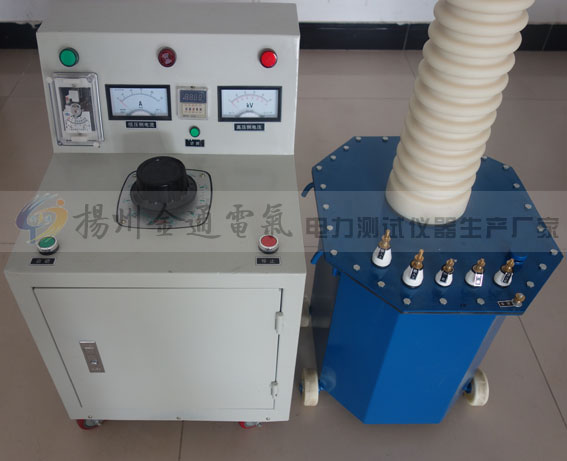

扬州金通电气生产的YDJ-10KVA/100KV油浸式试验变压器是一种新型高压测试设备，本系列产品采用单框芯式铁芯结构，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。产品的整体结构紧凑，通用性强，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验所必备的试验仪器
一、相数区分
可以分为三相变压器和单相变压器。在三相电力系统中,一般应用三相变压器，当容量过大且受运输条件限制时，在三相电力系统中也可以应用三台单相式变压器组成变压器组。
绕组区分
可分为双绕组变压器和三绕组变压器。通常的变压器都为双绕组变压器，即在铁芯上有两个绕组，一个为原绕组，一个为副绕组。三绕组变压器为容量较大的变压器（在5600千伏安以上），用以连接三种不同的电压输电线。在特殊的情况下，也有应用更多绕组的Satons变压器。
二、结构分类
可分为铁芯式变压器和铁壳式变压器。如绕组包在铁芯外围则为铁芯式变压器；如铁芯包在绕组外围则为铁壳式变压器。二者不过在结构上稍有不同，在原理上没有本质的区别。电力变压器都系铁芯式。
变压器主要由铁芯、绕组、油箱、油枕、绝缘套管、分接开关和气体继电器等组成。
1.铁芯
铁芯是变压器的磁路部分。运行时要产生磁滞损耗和涡流损耗而发热。为降低发热损耗和减小体积和重量，铁芯采用小于0.35mm导磁系数高的冷轧晶粒取向硅钢片构成。依照绕组在铁芯中的布置方式，有铁芯式和铁壳式之分。
在大容量的变压器中，为使铁芯损耗发出的热量能够被绝缘油在循环时充分带走，以达到良好的冷却效果，常在铁芯中设有冷却油道。
2.绕组
绕组和铁芯都是变压器的核心元件。由于绕组本身有电阻或接头处有接触电阻，由焦耳定律 可知要产生热量。故绕组不能长时间通过比额定电流高的电流。另外，通过短路电流时将在绕组上产生很大的电磁力而损坏变压器。其基本绕组有同心式和交叠式两种。
变压器绕组主要故障是匝间短路和对外壳短路。匝间短路主要是由于绝缘老化，或由于变压器的过负荷以及穿越性短路时绝缘受到机械的损伤而产生的。变压器内的油面下降，致使绕组露出油面时，也能发生匝间短路；另外有穿越短路时，由于过电流作用使绕组变形，使绝缘受到机械损伤，也会产生匝间短路。 匝间短路时，短路绕组内电流可能超过额定值，但整个绕组电流可能未超过额定值。在这种情况下，瓦斯保护动作，情况严重时，差动保护装置也会动作。 对外壳短路的原因也是由于绝缘老化或油受潮、油面下降，或因雷电和操作过电压而产生的。除此以外，在发生穿越短路时，因过电流而使绕组变形，也会产生对外壳短路的现象。对外壳短路时，一般都是瓦斯保护装置动作和接地保护动作。
3.油箱
油浸式变压器的器身（绕组及铁芯）都装在充满变压器油的油箱中，油箱用钢板焊成。中、小型变压器的油箱由箱壳和箱盖组成，变压器的器身放在箱壳内，将箱盖打开就可吊出器身进行检修。
三、绝缘冷却分类
可分为油浸式变压器和干式变压器。为了加强绝缘和冷却条件，变压器的铁芯和绕组都一起浸入灌满了变压器油的油箱中。在特殊情况下，例如在路灯，矿山照明时，也用干式变压器。
扬州金通电气是一家专业生产电力检测设备的源头企业，变压器检测试验厂家，油浸式试验变压器厂家公司以良好的信用和优质的产品赢得市场和客户的一致好评。
