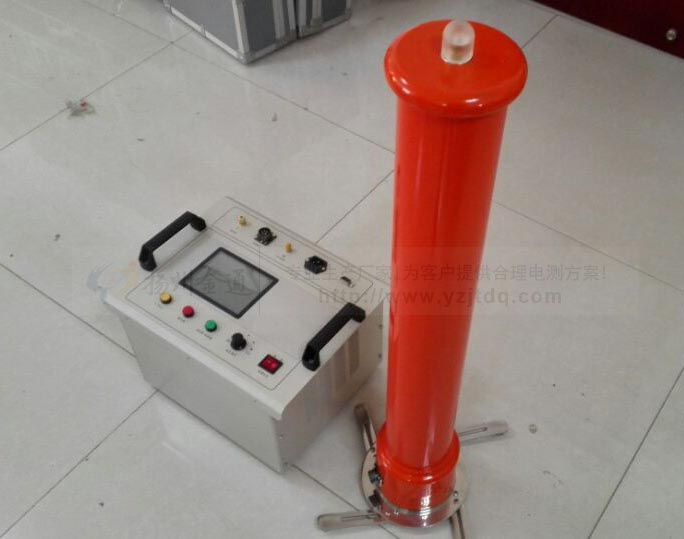

直流高压发生器的耐压试验

  扬州金通电气生产的高频变压器的输入端接受中高频电压信号，通过倍压整流电路，达到直流高压的输出

扬州金通电气为您介绍高压发生器耐压试验步骤

⑴ 在做负载试验前，将高压屏蔽微安表安装到倍压筒上的高压输出端上。并将配套的专用高压线分别接到微安表上和被试品上。

⑵ 检查仪器、放电棒、倍压筒、试品联接线、接地线是否正确。接地线联接是否可靠。检查高压安全距离是否符合要求。方可开始进行试品的高压试验。

⑶ 直流高压发生器检查确认仪器等无异常情况后。接通单相交流220V电源开关。此时绿灯亮，表示电源接通，可开始进行试品的直流泄漏和直流耐压试验。

⑷ 按红色按钮，则红灯亮。。表示高压接通，待升高压。

⑸ 顺时针方向平缓调节调压电位器，输出端即从零开始升压，升压速度以每秒3-5kV上升试验电压为宜。对于大电容试品升压时则需要缓慢升压，否则可能导致电压过冲。还需监视电流表充电电流不超过直流发生器的充电电流，当升到所需的电压或电流后，按规定时间记录电流表及电压表的读数。

⑹ 试验完毕后，降压，将调压电位器回零后。随后按绿色按钮，切断高压并关闭电源开关。

⑺ 试验完毕后，应用放电棒对试品进行多次放电，放电后方可靠近试品和拆线工作，对小电容试品如氧化锌避雷器、磁吹避雷器等缓缓调节调压电位器升压到所需的电压（电流）值，然后从数显表上读出电压（电流）数值。如需对氧化锌避雷器进行75％VDC-1mA的测量时，应先升到电流到1000uA时电压值停止（这时可记录电压、电流值），然后按下黄色按钮,电压即降到原来的75％,并保持此状态，此时可读取微安表数值及电压值，测量完毕后，调压电位器逆时针回到零位，按下绿色按钮，需再次升压时按红色按钮即可；对大电容试品时，升压应更要缓慢，并需要监视电流表充电电流不超过发生器的最大充电电流，一定要放慢升压速度,避免充电电流过大。试验完毕后，将电压调节电位器逆时针回到零位上。随后按绿色按钮，切断高压。此时先不要关闭电源，电压表显示还有电压值，此为存电电压，等电压降到2000V左右，方可用放电棒进行多次放电，确保安全。
