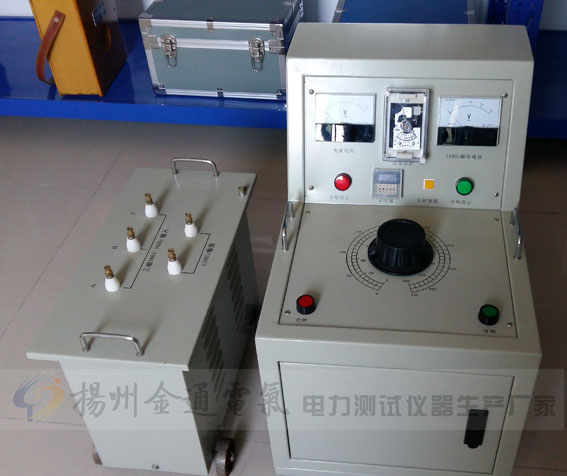

三倍频感应耐压试验装置概述

  三倍频感应耐压试验装置是为了满足<<GB1094.3—85>>、<<GB1207>>和<<电气设备预防性试验规程>>—1995中三倍频感应耐压试验和局放试验而设计。

  变压器、互感器感应耐压试验是检验该产品是否符合国家标准的一项重要试验。绕组的层间、匝间、段及相间绝缘的纵绝缘感应试验，是考验绕组是否符合要求的一个重要项目。为了提高绕组试验电压，使变压器或互感器的铁芯又不致于过饱和导致励磁电流过大，因此要使试验频率提高，一般为100Hz—400Hz。

  100Hz—400Hz电源有多种方法获得，其中较适用的有①、三台变频发电机组合（100Hz—400Hz）；②三台单相变压器组合（150Hz），而最方便的还是第②种方式。

  三台单相变压器组合方式：原边为星形接法，副边为开口三角形，当铁芯未饱和时，它所产生的主磁通必然是平顶波。由于平顶波形的主磁通中含有较大分量的三次谐波磁能Φ3,三次谐波磁通频率f3=3f1,故主磁通感应出三次谐波相电势。
  由于原边为星形接法，副边为开口三角形接法，铁芯工作处于饱和状态，空载电流Ｉ呈尖顶波，除基波外,其中还含有高次谐波。其高次谐波中Ｉ幅值较大，由于副边开口，三相基波分量互相抵消，只剩下三次谐波输出。
  三倍频感应耐压试验装置电压输出是150Hz电源的情况下调谐使之产生谐振来实现的。当电压升高时谐振有一定的尖叫声属正常现象。
