油浸式试验变压器联接被试品,工频耐压试验时如何接线?

浏览:1190次 发布日期:2023-03-10 字号:
高压试验变压器新闻资讯

油浸式试验变压器连接被试品的工频耐压试验时如何接线?技术《油浸式试验变压器连接被试品的工频耐压试验时如何接线?》、油浸式试验变压器使用方法及充气式试验变压器,油浸式试验变压器做被试品的工频耐压试验时如何接线?来自于金通电气检测试验技术,致立研发标准、稳定、安全的电力试验设备。
扬州金通电气是油浸式试验变压器相关产品及技术的制造厂家,如您遇到相关问题,可拨打0514-88779786咨询!

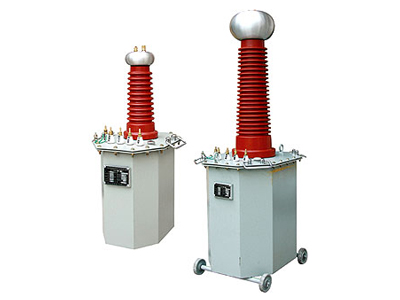

 YDJ系列油浸式试验变压器,是金通电气公司根据 《DL/T848.2-2004高压试验装置通用技术条件-第2部分:工频高压试验装置》的试验标准,专门研制生产的油浸式试验变压器,YDJ系列油浸式试验变压器具有体积小、重量轻、结构紧凑、功能全、通用性强和使用简单、方便等特点,油浸式试验变压器广泛适用于电力系统、工矿企业、科研部门、发电检修部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验,YDJ系列油浸式试验变压器是高压预防性试验中必不可少的重要专业设备。

 YDJ系列油浸式试验变压器为单相变压器,连结组I. I. 用工频220V(10KVA以上为380V)电源接入XC∕TC(为生产的试验变压器专用设备,详细资料请见其具体使用说明书)系列控制箱(台),经操作箱内自耦调压器(50KVA以上调压器外附)调节至0-200V(或0-400V)电压输出至YDJ(试验变压器的初组绕组,根据电磁感应原理,在试验变压器高压绕组可获得试验所需的高电压。

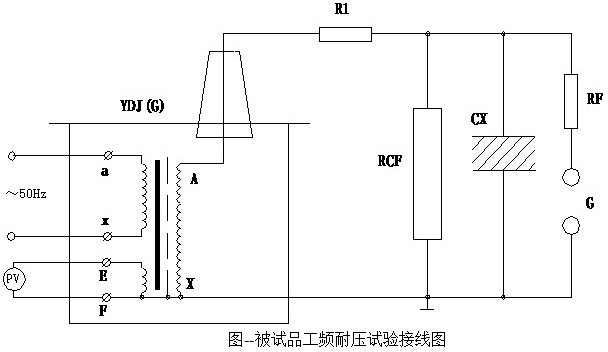

YDJ试验变压器做被试品的工频耐压试验使用接线原理图见下图。


        图中:R1 – 限流电阻    RCF – 阻容分压器    RF – 球间隙保护电阻
                    G – 球间隙    CX – 被试品
        注:高压尾必须可靠接地。
