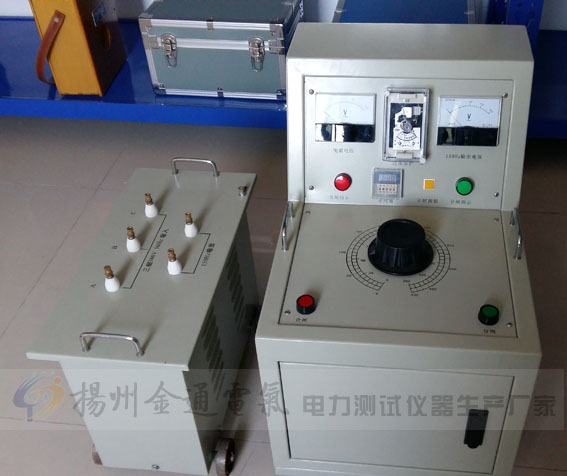

三倍频感应耐压试验装置

产品简介：

  ◆ 满足《DL/T848.4-2004高压试验装置通用技术条件第4部分三倍频试验变压器装置》的要求，利用磁路的饱和特性，取出谐波中分量大的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。

  ◆ JT4005型三倍频感应耐压试验装置用于检测变压器、互感器绕组的层间、匝间、段及相间绝缘的纵绝缘感应试验，是考验绕组是否符合要求的一个重要项目。

  ◆ 三倍频感应耐压试验装置对于电力变压器、电压互感器等被试品，除了要对全绝缘变压器的主绝缘进行外施工频高压试验外，而且还要对变压器的纵绝缘以及半绝缘变压器的主绝缘进行感应高压试验。

产品特性：
  ◆ 本公司生产的三倍频高压发生器操作简单、性能可靠
  ◆ 能很好地满足变压器、互感器感应耐压的需要


产品参数：
  ◆ 输入电压：三相380V 50HZ

  ◆ 输出电压：单相0～300V/0～500V/0～1000V(连续可调)，频率：150HZ
  ◆ 输出容量：0～1000kvA，谐波失真：＜1%
  ◆ 空载运行时间：≤5分钟
  ◆ 额定电压下的被试品持续时间：40秒
  ◆ 负载特性：阻性、感性、容性均可
