三倍频电源发生器

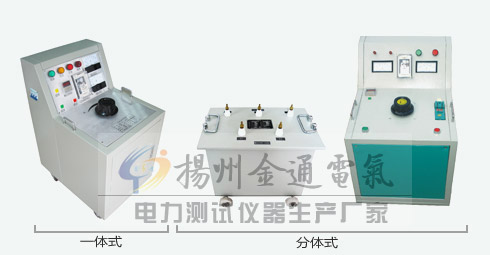

JT4005三倍频电源发生器由三相五柱变压器（或三台单相变压器）、单相调压器、电抗器及控制部分组成。根据用户要求，外形可为整体式，也可为分体推移式。

产品别称

三倍频发生器、三倍频感应电压发生器、三倍频电源发生器、三倍频试验变压器装置、三倍频感应耐压发生器、三倍频试验变压器、三倍频试验仪、三倍频感应耐压仪、电压互感器倍频交流耐压试验仪.

产品用途

  1、广泛用于对电压互感器作倍频感应耐压试验；

  2、对电力变压器进行分相的倍频感应耐压试验；

  3、对其它感应线圈式的电气产品作倍频感应耐压试验

技术参数

  1、输入电压：三相380V 50HZ

  2、输出电压：单相0~300V/0~500V(连续可调) 频率:150HZ

  3、输出容量：5KVA及以上 谐波失真：＜5%-8%

  4、空载运行时间：≤5分钟

  5、额定电压下的被试品持续时间：40秒

典型型号参数说明：

额定容量：（根据用户选择）

操作步骤

    1、本装置空载试验

将三相380V电源直接接在装置背面的“A、B、C”输入端子。试验方法与分体式三倍频电源发生装置的空载试验方法相同

    2、负载试验

   （1）将三相380V电源直接接在装置背面“A、B、C”输入端子：将被试品的两端分别与背面“a、x”输出端子相连接；接好接地线；

   （2）接通电源，将调压器手柄回至零位处，电源指示灯（绿灯）亮；按下红色按钮，接触器合上，工作指示灯(红灯)亮；

   （3）顺时针均匀旋转调压器手柄，并密切注视输出电压表，当升到所需电压值时，打开计时开关，（时间继电器按试验要求设定为040），开始计耐压时间；

   （4）如无异常情况出现，40秒后听到计时声音，立即反向旋转调压器手柄至零位；按上红色停止按钮，接触器断电，工作批示灯灭，绿色信号灯亮，此时应迅速切断输入三相电源，试验完毕。

注意事项

    1、本装置设有过流，出厂时按额定输出电流的80%整定好，用于小负载时，应根据负载实际情况重新整定；当升压过程中出现过流或击穿现象时，过流动作，被试品，不致使被试品的问题扩大，此时也应立切断输入三相电源，不致使三倍频电源发生装置受到损坏。

    2、在试验过程中，如被试品的电容量不大时，补偿电抗器一般不需接入线路。如被试品电容电流过大时，则应将补偿电抗器两端与被试品两端并联（见接线示意图），进行电流补偿，整个试验回路的功率因数，降低输出电流。

    3、因该装置是在超饱和状态下工作，因而接入三相线路的时间应尽量短，一般不超过五分钟。试验被试品时，试验时间不能超过40秒；

    4、在使用分体式三倍频电源装置时，控制箱中的接触器线圈电压为三倍频电源发生器输出电压的1/3，不能用50HZ电源试用。

    5、本装置所配电抗器只允许在试验电压互感器时配套使用，当被试品的电压超过一定范围时，应另选配电抗器（可在订货时加以说明）
